色A V无码,亚洲日韩天堂,日韩av网站无码高清,国内AV无码,在线日韩AV电影

化学成分

JIS G4902 / NCF 600

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	―	―	―	―	―	72.00	14.00	―	―	―	―	6.00
最大	0.15	0.50	1.00	0.030	0.015	―	17.00	0.50	―	―	―	10.00

ASTM B168 / UNS N0660

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	―	―	―	―	―	72.0	14.00	1.00	―	―	―	6.0
最大	0.15	0.5	1.0	―	0.015	―	17.0	0.5	―	―	―	10.0

EN10095 / 2.4816

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	0.05	―	―	―	―	72.00	14.00	―	―	―	―	6.00
最大	0.10	0.50	1.00	0.020	0.015	―	17.00	0.50	1.5	0.30	0.30	10.00



物理性能

比热(J/kg?K)		444
电阻率(μΩ?cm)		103
热传导率(W/m?K)		15.0
平均热膨胀系数(10-6/℃)	25–93℃	13.3
	25–316℃	14.2
	25–538℃	15.1
	25–760℃	16.0
	25–982℃	16.7
纵向弹性模量(MPa)		21.4 x 104
居里点 (℃)		-124
磁性		无
熔点(℃)		1371-1427



机械性能

室温机械性能

JIS G4902 / NCF 600

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 245	≧ 550	≧ 30	≦ 182	≦ 179

ASTM B168 / UNS N0660

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 240	≧ 550	≧ 30	―	―

EN10095 / 2.4816

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 240	500-850	≧ 30	―	≦ 200

高温强度

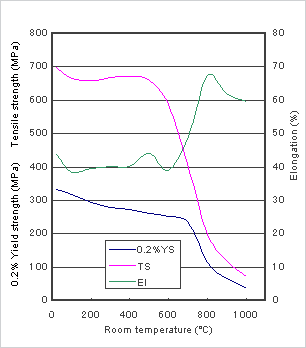

高温特性

高温短时间拉伸试验

蠕变性能

热处理	试验温度(℃)	蠕变断裂强度
		10 hr	100 hr	1000 hr
热轧板固溶热处理	732	137	93	64
	871	56	36	25
	982	30	20	13
冷轧板退火	538	511	345	234
	649	234	158	100
	760	89	58	38
	871	52	33	21



耐腐蚀性

NAS 600由于其组成特点，对多种腐蚀环境具有极高的耐腐蚀性。由于含Cr，在氧化性的腐蚀环境中的耐腐蚀性优于纯镍。同时，由于Ni含量高，在还原性腐蚀环境下也能维持良好的耐腐蚀性能，对于碱性溶液的腐蚀作用也具有极高的耐受性。另外，良好的耐应力腐蚀开裂也是本合金的特点。

各种合金的应力腐蚀开裂试验结果

合金	主要化学成分(wt %)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304	18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L	17Cr-12Ni -2Mo	×	×	×	×	×	×	×	○
NAS 64	25Cr-6Ni -3.3Mo-0.16N	×	×	×	×	×	×	○	○
NAS 155N	18Cr-15Ni -4Mo-3Cu -0.15N	×	×	×	×	×	○	○	○
SUS 185N	20Cr-18Ni -6Mo-0.8Cu -0.2N	×	×	×	×	○	○	○	○
NAS 254N	23Cr-25Ni -5.5Mo-0.2N	×	×	×	○	○	○	○	○
NAS 255NM	20Cr-25Ni -6Mo-1Cu -0.2N	×	×	○	○	○	○	○	○
NAS 354N	23Cr-35Ni -7.5Mo-0.2N	×	○	○	○	○	○	○	○
NAS 600	Ni-17Cr	○	○	○	○	○	○	○	○
NAS NW276	Ni-15Cr -16Mo-4W -5Fe	○	○	○	○	○	○	○	○
NAS NW22	Ni-21Cr -13Mo-3W -4Fe	○	○	○	○	○	○	○	○



热处理

NAS 600不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。
常用的热处理温度如下。

• 800-1150℃ 空冷或水冷

NAS 600合金在高于1050℃的环境下容易出现晶粒粗大化现象，需要加以注意。

朔性加工性

NAS 600比较容易进行热加工。加热温度为1150～1180℃，热加工温度为1000～1180℃，简单加工可在850℃以下进行。在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性能比奥氏体不锈钢好，与Monel^®铜镍合金相当。

焊接性

NAS 600的焊接性能与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工最好使用机械切削，U、V型坡口角度要大。此时，表面污染对加工质量的影响极大，所以要特别注意焊接部位的清洁。

切削性

作为高镍合金的特性，NAS 600的切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。

• 高速钢工具 1050-1350 mm/min
• 超钢工具 3000-5250 mm/min

切削后进行焊接或热处理时，必须将润滑油清除干净。

高温特性

高温下耐氧化性极佳，除了长期连续的空气氧化环境之外，也可用在各种不同环境。对氮、氢以及渗碳也具有极佳耐受性，可用于各种热处理炉。但容易受到潮湿的氯气，溴气的浸浊，必须加以注意。各种环境下的使用温度标准如下。

• 长期连续的空气氧化环境 1100℃
• 不含硫的还原性气体(H₂或CO) 1150℃
• 具有氧化性的含硫气体(含亚硫酸气体的空气中) 815℃
• 含硫化氢的还原性气体 535℃
• 氯化氢 540℃
• 氯化物气体 510℃

用途

核电成套设备、热交换器、各种化工用蒸发罐、酸及碱工业用机器、热处理炉部件、补燃器部件、以及在高温环境下使用的其他部件。
