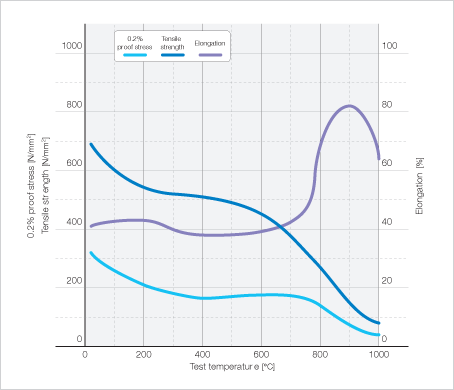

耐腐蚀性
耐硫酸露点腐蚀性能很高，具有与卡彭特合金20Ccb*基本相同的耐腐蚀特性。
耐硫酸露点腐蚀性能
与现有钢的耐硫酸腐蚀性比较
耐点腐蚀性能
3.5%NaCl(吹氩脱气)中的点蚀电位(V’c10 vs SCE)
|
钢种、尺寸
|
温度
|
|
30℃
|
50℃
|
|
NAS 155N, 板 3.0mmt
|
> 0.90
|
> 0.53
|
|
NAS 64, 板 1.6mmt
|
> 0.90
|
0.85
|
|
卡彭特合金 20Cb, 板 2.0mmt
|
0.30
|
—
|
抗应力腐蚀开裂
|
钢种
|
试验条件：沸腾 MgCl2 水溶液, 100h
|
|
30% (117℃)
|
35% (126℃)
|
42% (142℃)
|
|
NAS 155N
|
○
|
○
|
×
|
|
SUS 316L
|
×
|
×
|
×
|
|
NAS 64
|
×
|
×
|
×
|
朔性加工性
可进行与普通奥氏体不锈钢同样的处理。但在室温下加工，变形阻力略高。
焊接性
NAS 155N焊接性与普通奥体氏类不锈钢相当，无需预热和后热。焊条推荐使用卡彭特合金20Cb-3*系列或哈氏®合金C系列。
热处理
NAS 155N为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。
常规固溶处理条件为1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于NAS 64耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍泡，或者如有可能对其进行喷丸处理则更加有效。
用途
可用于重油锅炉烟囱、烟道闸板、废气热交换器、废气洗涤塔、稀硫酸槽、炭黑干燥装置等发生硫酸露点的装置。
