组织

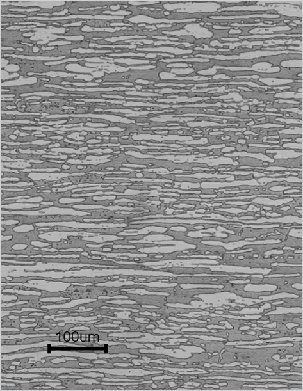

金相组织为含40～50%铁素体的奥氏体-铁素体双相组织。(灰色部分为铁素体相，白色部分为奥氏体相)
光学显微镜组织(16mmt热轧板)
耐腐蚀性
与SUS 304和SUS 316L等普通奥氏体不锈钢相比，1.4462具有极佳的耐局部腐蚀性(耐点腐蚀性、耐抗缝隙腐蚀性、耐抗应力腐蚀开裂性)。在耐酸腐蚀性能方面，在低浓度区间呈现良好的耐腐蚀性。
耐点腐蚀性能和耐缝隙腐蚀性能
|
钢种
|
临界点腐蚀温度 (℃)
|
临界缝隙腐蚀温度 (℃)
|
|
1.4462
|
50
|
25
|
|
SUS 316L
|
10
|
0℃以下
|
临界点腐蚀温度和临界缝隙腐蚀温度
试验条件：ASTM G48 method D in 6% FeCl3 + 1% HCl，试验时间：72小时
耐应力腐蚀开裂性能
|
钢种
|
试验条件
|
20%
108℃
|
25%
110℃
|
30%
115℃
|
42%
142℃
|
|
1.4462
|
○
|
○
|
×
|
×
|
|
SUS 304
|
×
|
×
|
×
|
×
|
|
SUS 316L
|
○
|
×
|
×
|
×
|
试验方法：U型弯曲试样，沸腾20～42%MgCl2 水溶液，试验时间：300小时
○：未开裂
×：腐蚀开裂
耐酸腐蚀性能
|
钢种
|
试验条件
|
|
硫酸 80℃
|
盐酸 80℃
|
|
5%
|
10%
|
20%
|
40%
|
60%
|
80%
|
0.1%
|
1.0%
|
2.0%
|
3.0%
|
|
1.4462
|
< 0.1
|
0.1
|
3.3
|
250.5
|
263.1
|
90.4
|
< 0.1
|
< 0.1
|
19.0
|
51.5
|
|
SUS 316L
|
1.1
|
2.9
|
20.1
|
291.3
|
72.0
|
11.1
|
< 0.1
|
2.5
|
6.7
|
13.5
|
朔性加工性
在1150～950℃温度范围内1.4462的强度与SUS 430相当。而温度低于900℃时，强度会急剧上升，所以应加以注意。热加工后，必须进行固溶处理。
由于与SUS 304相比屈服强度高，延伸率小，在冷加工时请加以注意。
焊接性
1.4462的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。
焊条要使用1.4462专用焊料，无需进行预热和后热。
热处理
固溶处理温度为1020～1100℃，热处理后必须急冷。冷却速度应尽量快，必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，1.4462的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。
用途
广泛用作化学装置用材料。也可应用于海水淡化成套设备、海水泵等海水环境，造纸成套设备、化学品油轮、排烟脱硫装置等，以及强度和耐腐蚀性要求较高的桥梁等。
上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
