|
AKS3工具钢是一种中等合金的空气硬化工具钢，其特点是能够在使用通常与油硬化工具钢相关的低奥氏体化温度下进行硬化。它在热处理中表现出良好的韧性和优异的尺寸稳定性。AKS3是O1油硬化工具钢和D2高碳高铬工具钢之间耐磨性的中间体。
AKS3应用：冲裁和成型模具，装饰模具，弯曲和成型工具，心轴，卡盘爪，注塑成型工具，定位销，剪切刀和仪表。
AKS3化学成分
|
碳
|
锰
|
硅
|
铬
|
钼
|
|
0.70
|
2.00
|
0.30
|
1.00
|
1.25
|

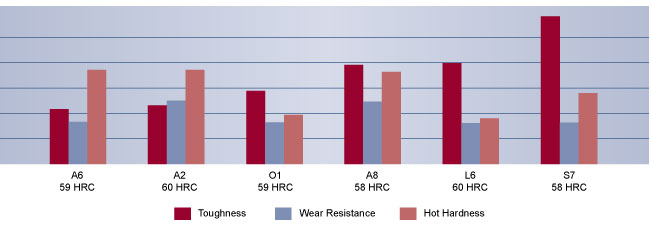

AKS3相对属性

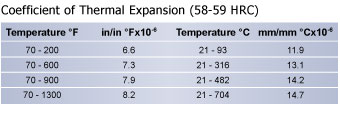

AKS3物理特性
密度： 0.283 lb / in 3（7833 kg / m 3）
比重： 7.83
弹性模量： 30 x 10 6 psi（207GPa）
可加工性： 1％碳钢的80％

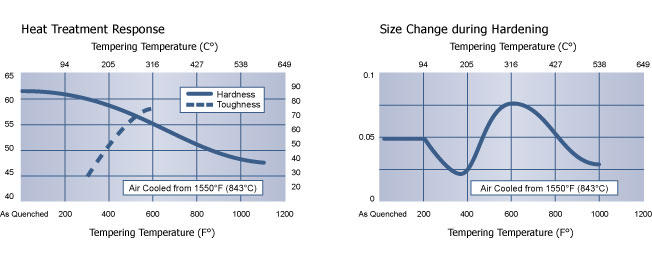

AKS3热处理说明
硬化
临界温度： Ac1：1340oF（727oC）
预热：加热速度不超过400oF/小时（222oC/小时）至1200-1300oF（649-704oC）并均衡。
奥氏体化（高温）：从预热中缓慢加热。炉或盐：1525-1625oF（829-885oC）第一英寸（25.4毫米）厚度浸泡30分钟，每增加一英寸（25.4毫米）浸泡15分钟。
淬火：空气或加压气体至150-125oF（66-51oC）。当空气从1575oF（857oC）冷却时，厚度最大为4英寸（101.6 mm）的尺寸将会变硬。当风速从1625oF（885oC）冷却时，厚度最大为6英寸（152.4 mm）的尺寸将会变硬。
回火：淬火后立即回火。保持温度每英寸（25.4毫米）厚度1小时，最少2小时，然后空气冷却至环境温度。典型的回火范围为350至400oF（177至204oC）。
为了最大限度地减小横截面内部应力大于6英寸（152.4 mm）并提高热处理后EDM的工具的稳定性，强烈建议在回火温度下浸泡4到6小时。
深冷处理： 有些人喜欢进行深冷处理，作为奥氏体化处理中淬火的延伸。其他人喜欢在回火后进行低温处理。
AKS3退火
退火必须在热加工后和再硬化之前进行。
加热速度不超过400oF/小时（222oC/小时）至1370oF（743oC），并保持最高厚度每英寸（25.4 mm）的温度1小时; 最少2小时。然后用炉子以每小时不超过20oF（每小时11oC）至950oF（510oC）的速度缓慢冷却。继续在炉中或空气中冷却至环境温度。所得硬度应最大为248 HBW。
|
